Ahora empezamos con las fotos y el armado de mi última gran creación.

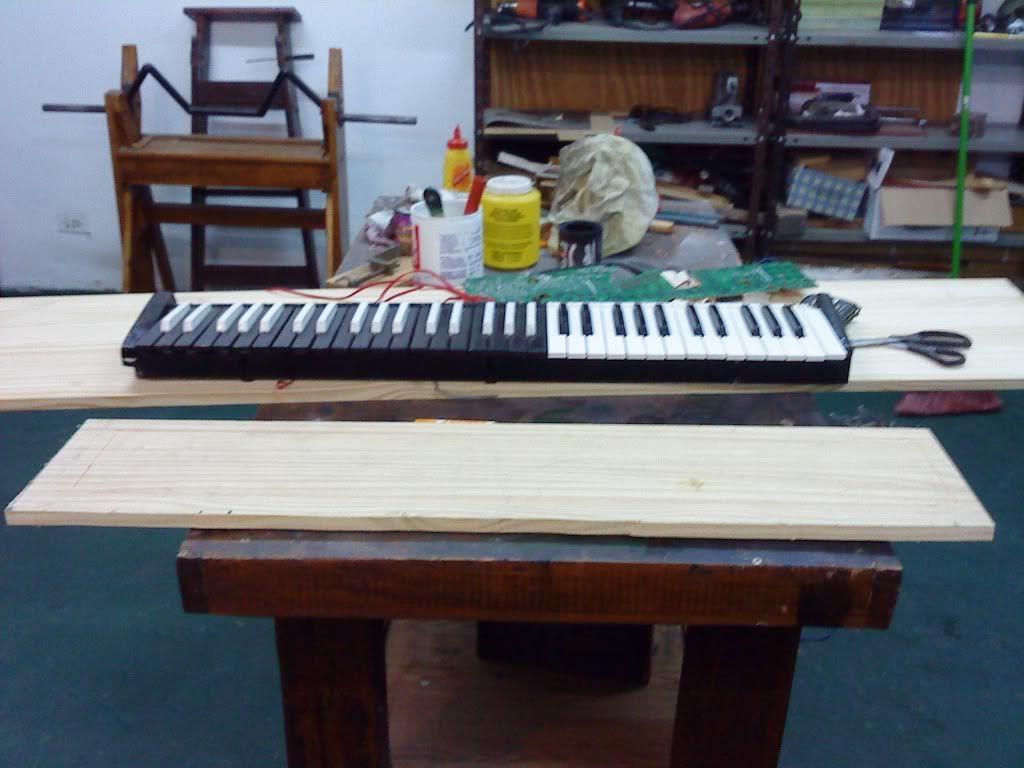

Primero la materia prima, una plancha de Madera de Pino común y corriente

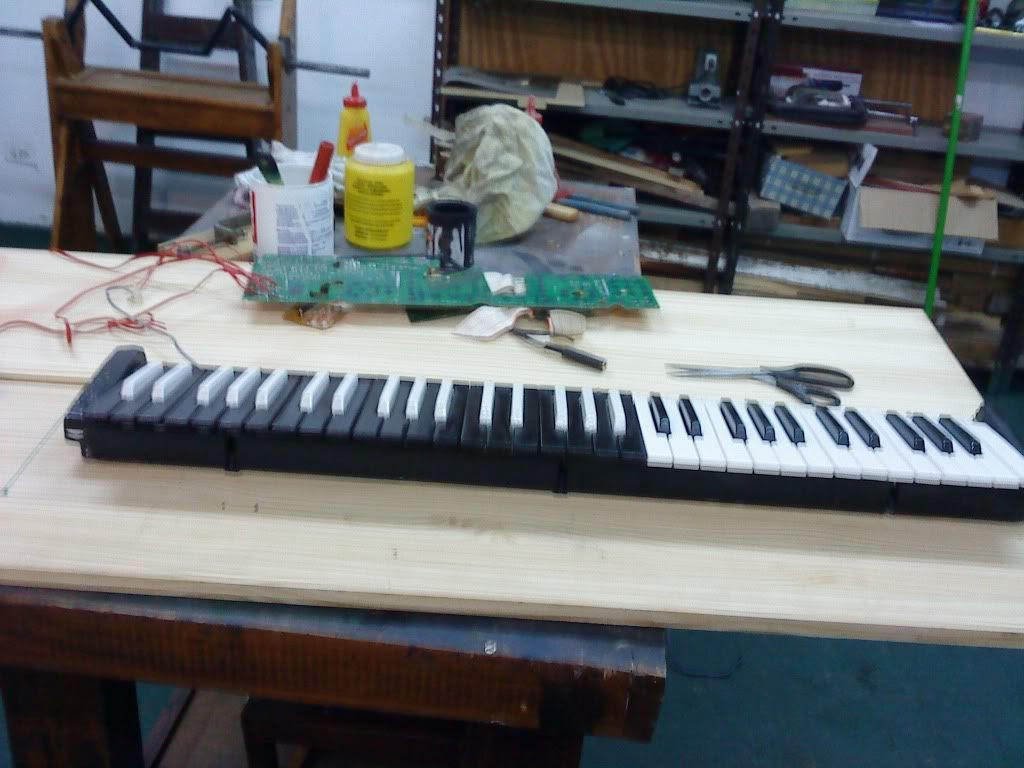

Y el viejo proyecto M-Synth
Si bien yo tenía pensado hacer un nuevo diseño, más liviano más prolijo y corregir ciertos errores que tuve la primera vez, tengo que decir que fue mucho más difícil pensar en todas las soluciones al mismo tiempo antes de poner en práctica los primeros cortes
Me decidí por crear una especie de marco para la sección de las teclas, fundiendo varias planchas para que pareciera una sola pieza y luego hacer los detalles ahí. también mover la plaqueta/transformador/cables a una Caja aparte, disminuyendo el peso y el tamaño total del teclado y haciéndolo mas seguro para transportarse (porque vivo tocando en recitales y eventos)

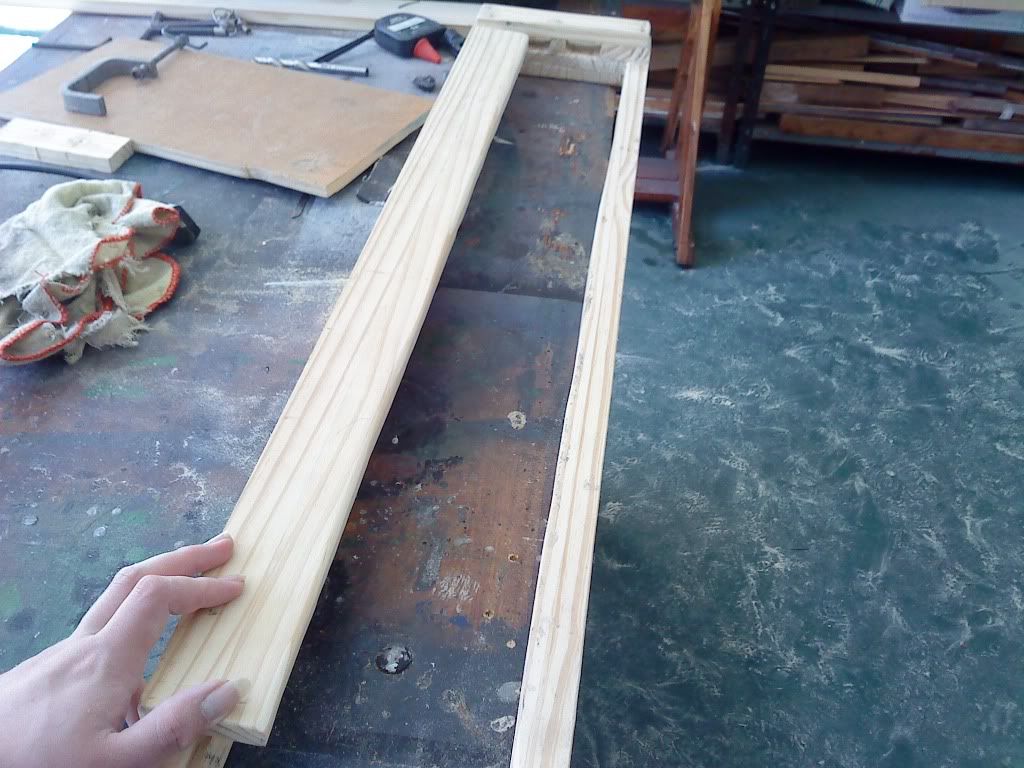

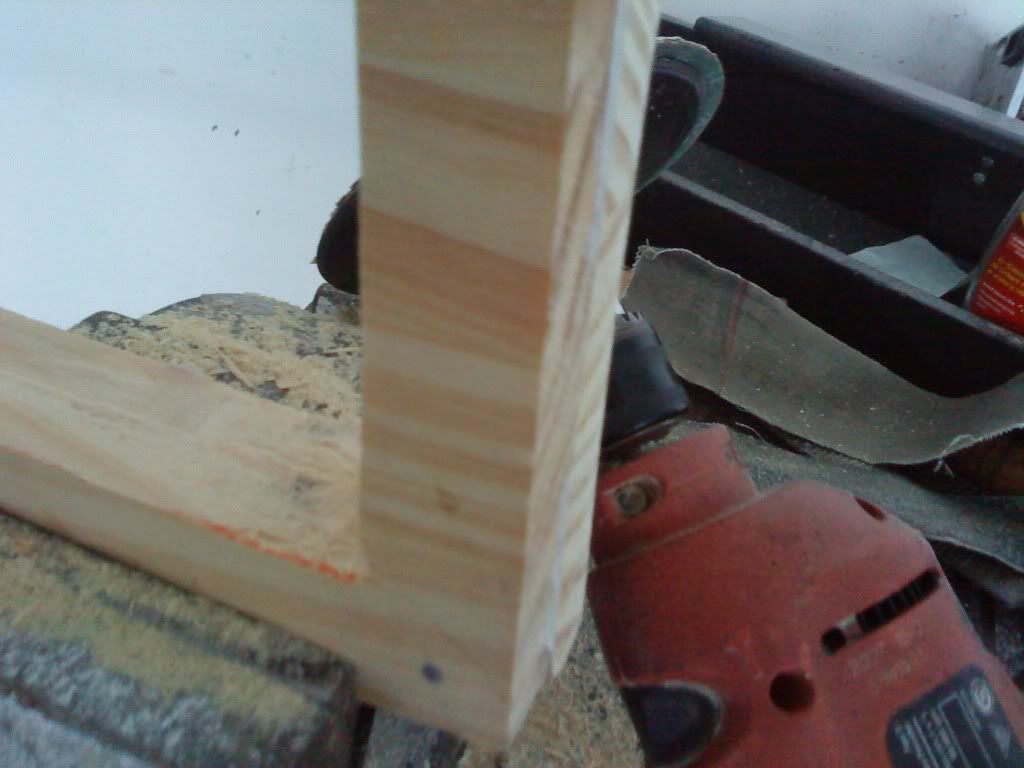

Así quedaron los primeros cortes

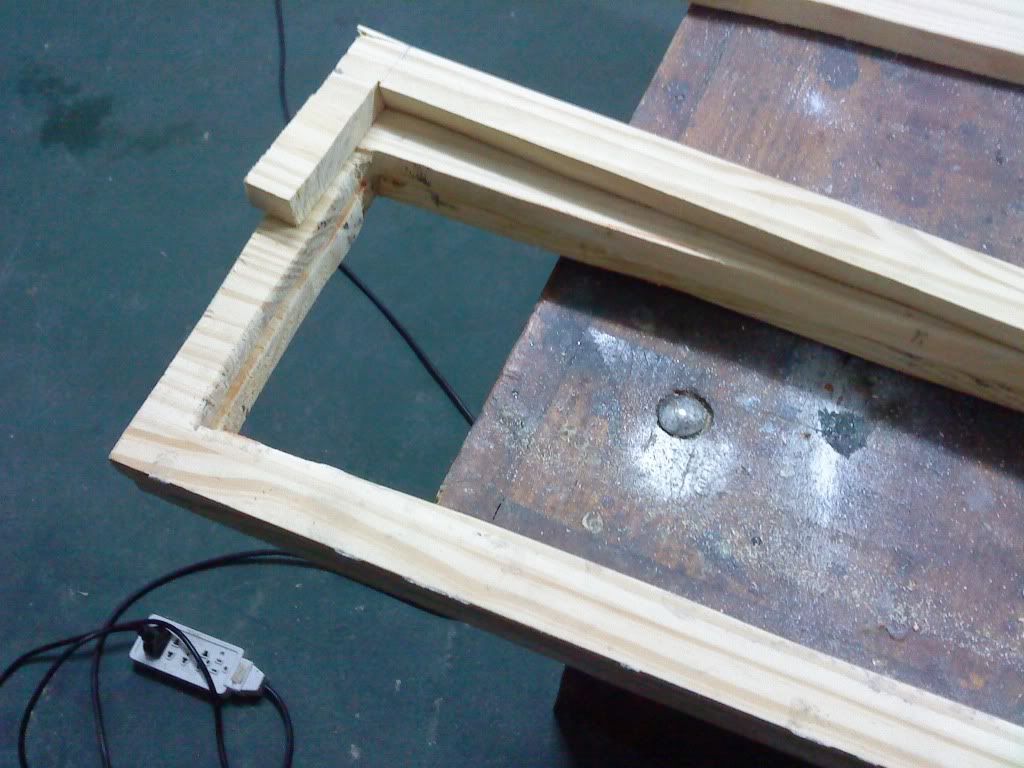

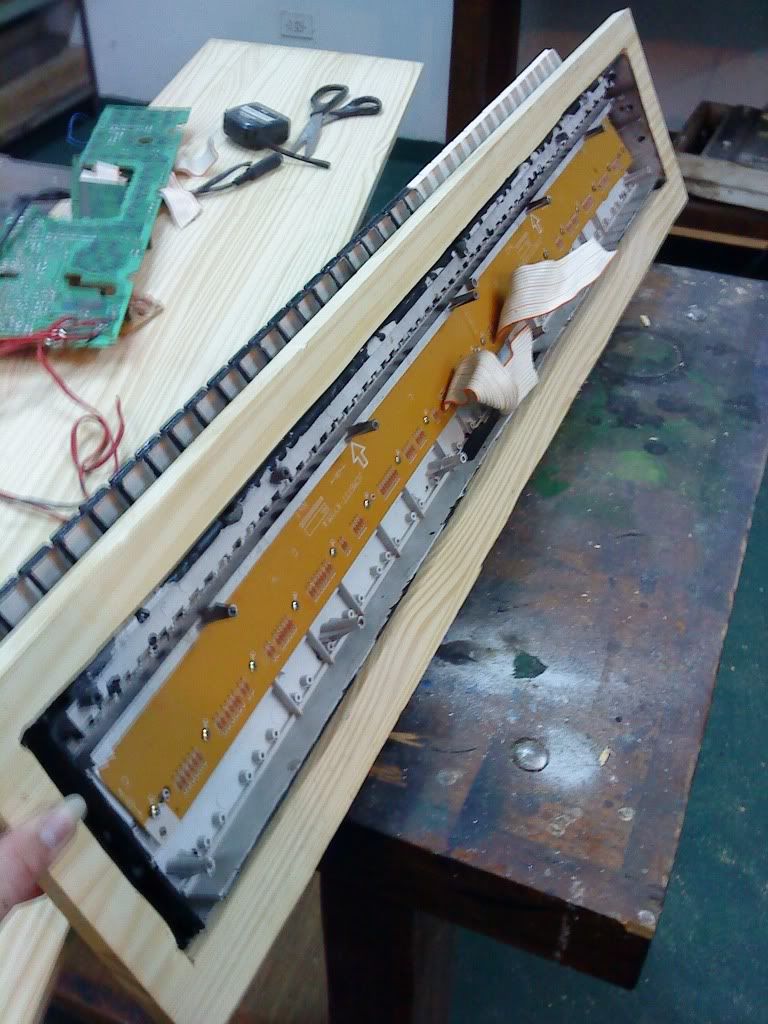

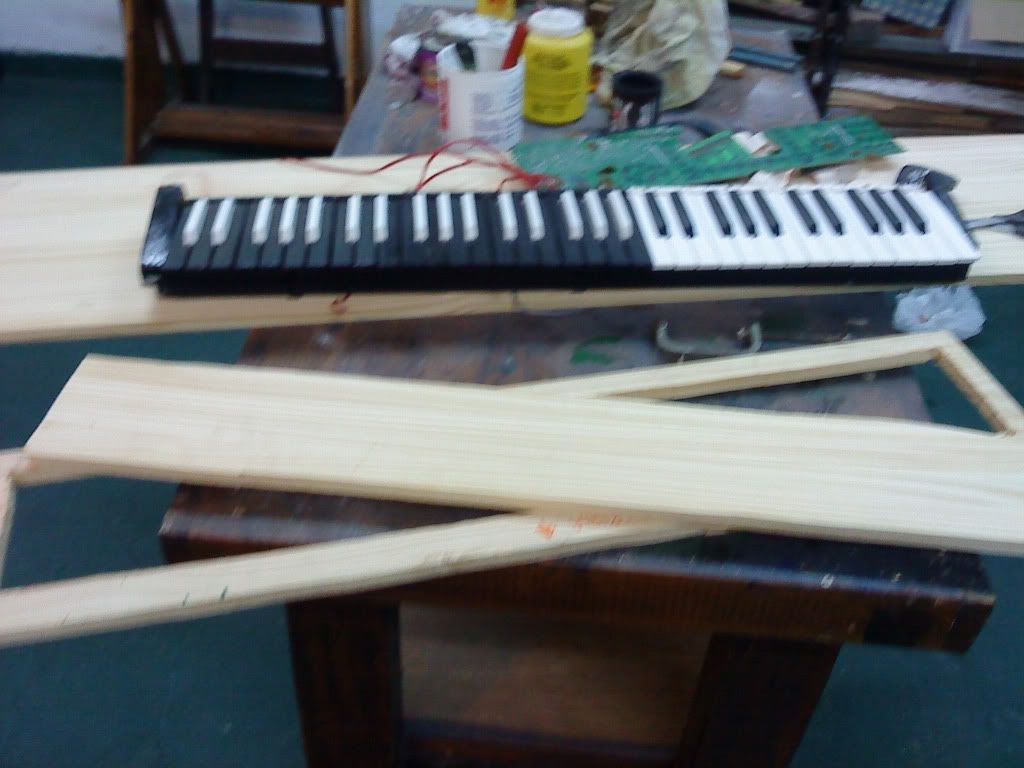

Y luego la presentación del armazón de teclas
La parte de abajo

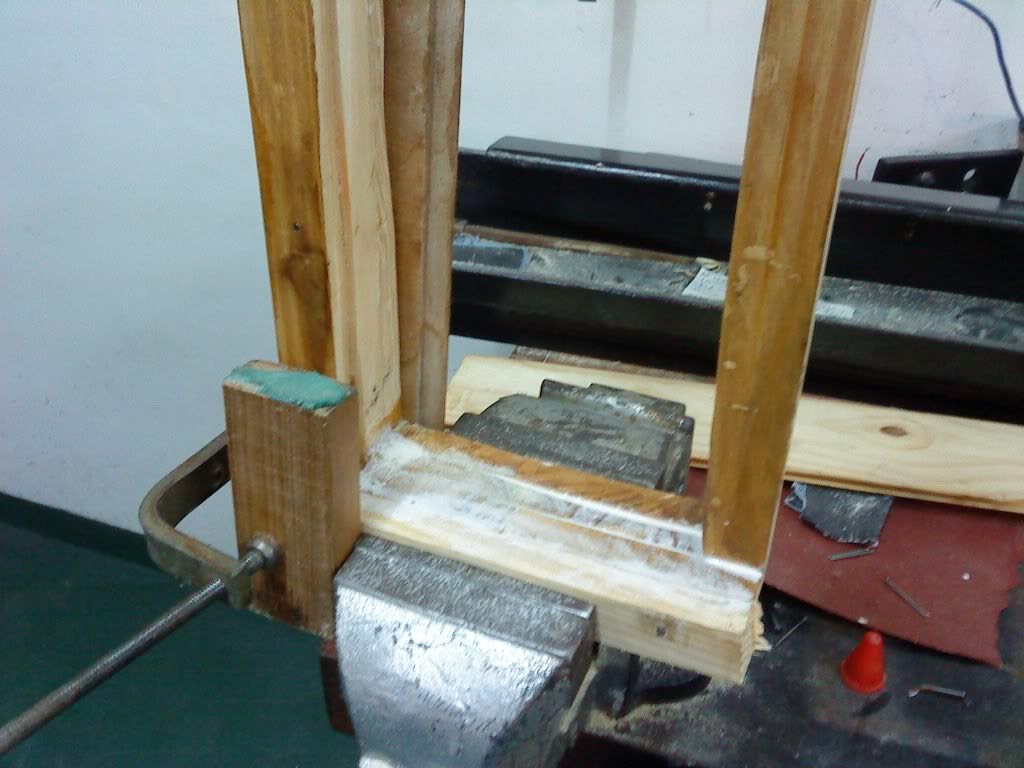

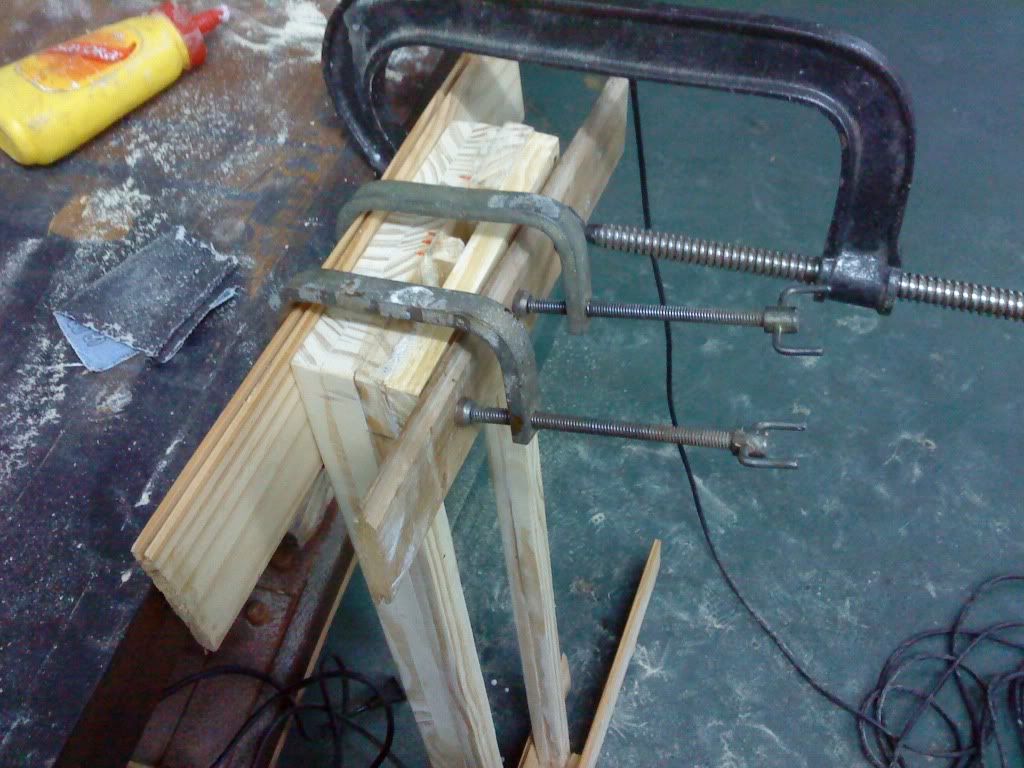

Después vino el clavado y encolado de las otras capas, con una prensa.

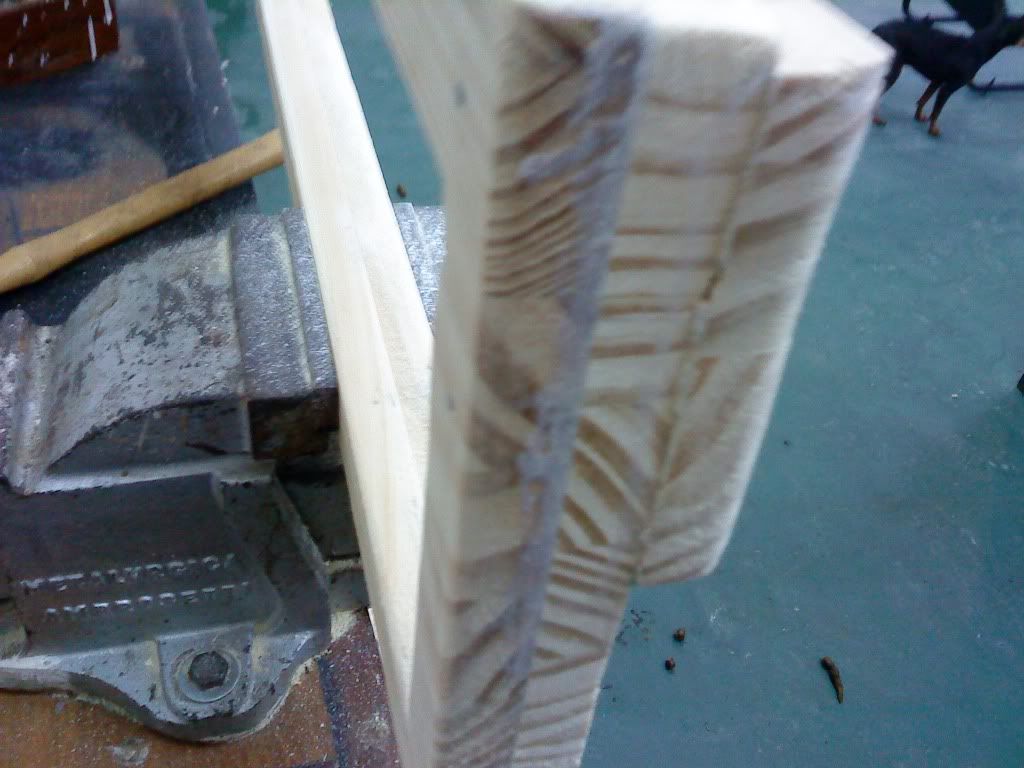

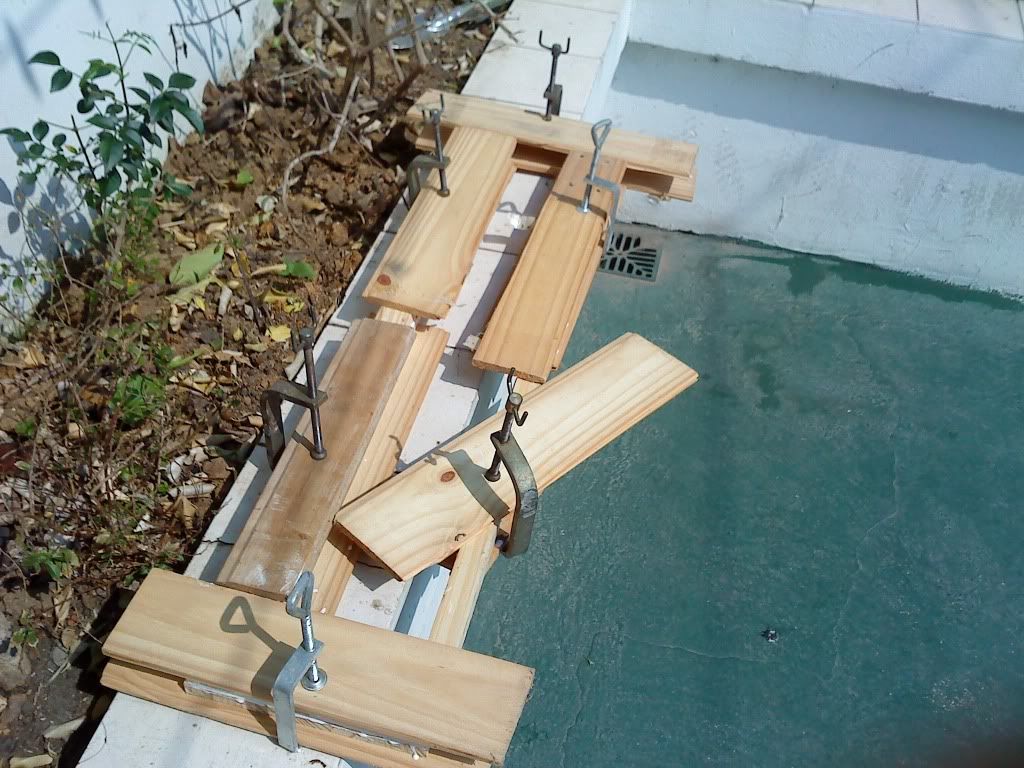

Y varias prensas
La ultima capa del marco
Y a lijar se ah dicho
acá esta bastante prolijo
Pero quiero que sea perfecto
Después la presentación del marco con las teclas y el borde arriba

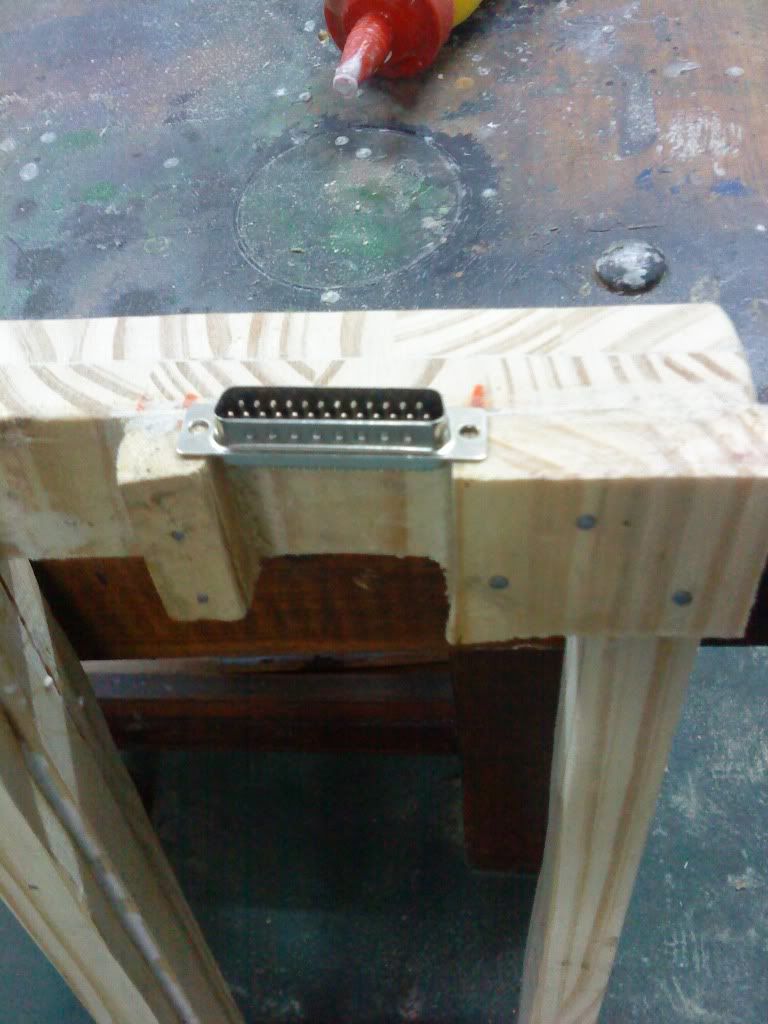

Y después las siguientes capas y recortes para que entren las fichas de los cables
Si, muy inteligente ya lo se
Y otra vez a la prensa

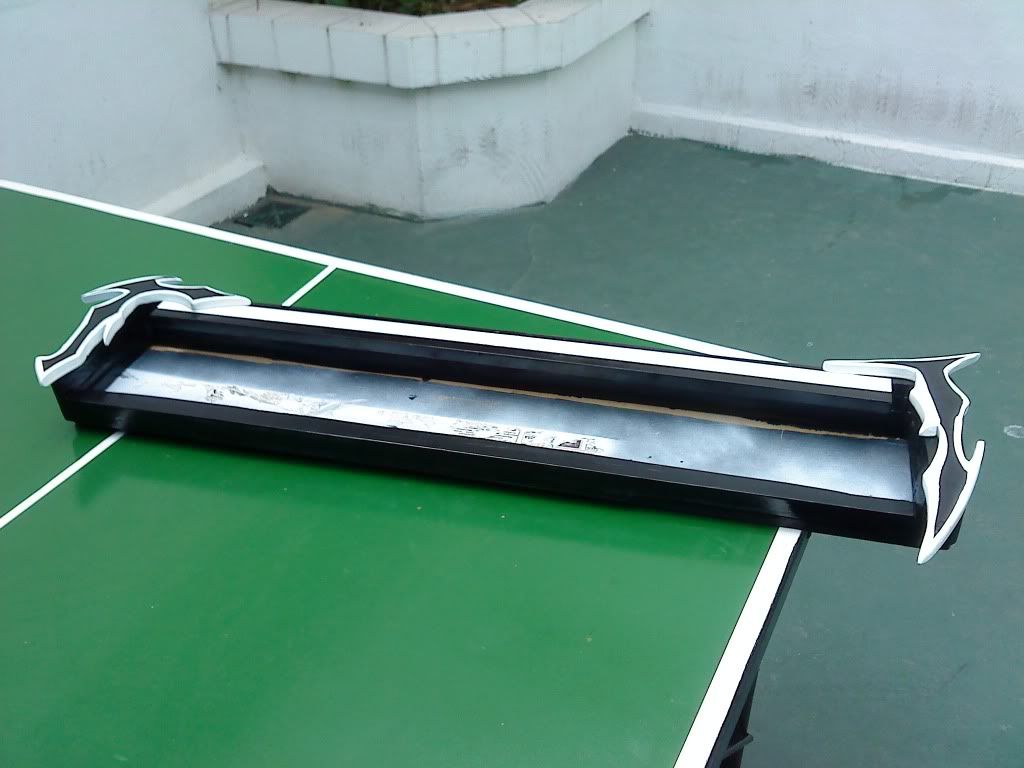

Así quedo finalmente con una pasada de lija muy a lo bruto

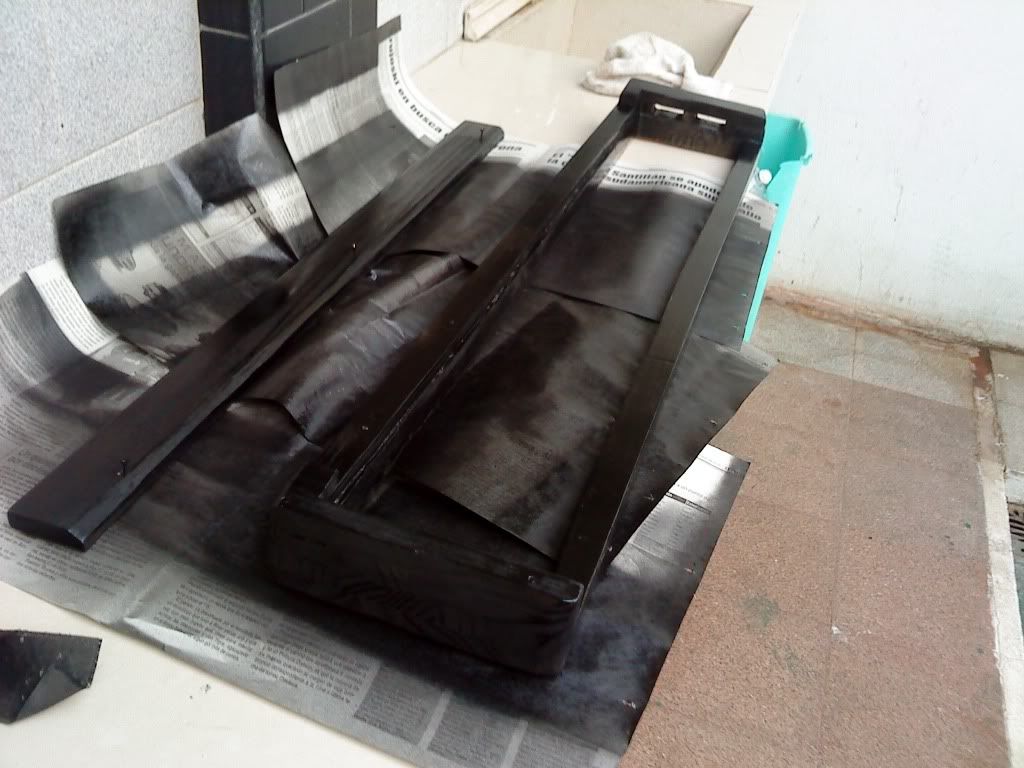

Y como el marco ya estaba lo pinte con cetol para protegerlo y darle mas homogeneidad
A medida que fui avanzando, me puse ambicioso y quise hacer algo nunca antes visto… entonces me puse a pensar diseños posibles, viendo muchos post de Guitarras extrañas acá en T!
Y me decidí por algo extravagante que vaya con mi forma de ser y la música que toco

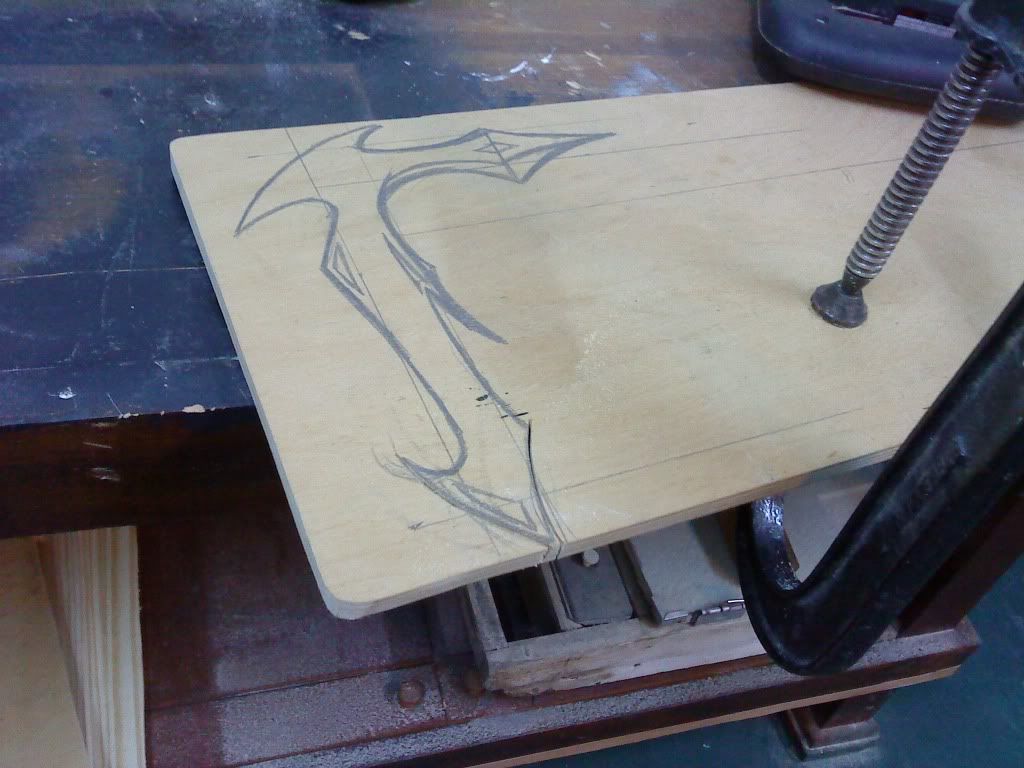

El primer diseño quedo así

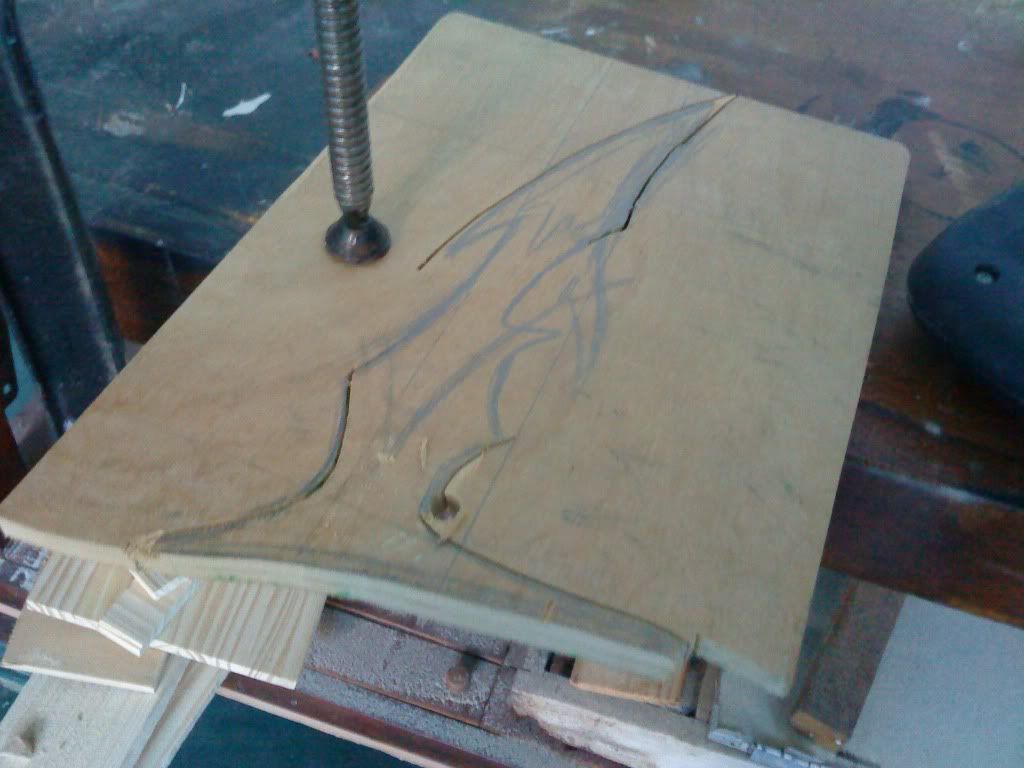

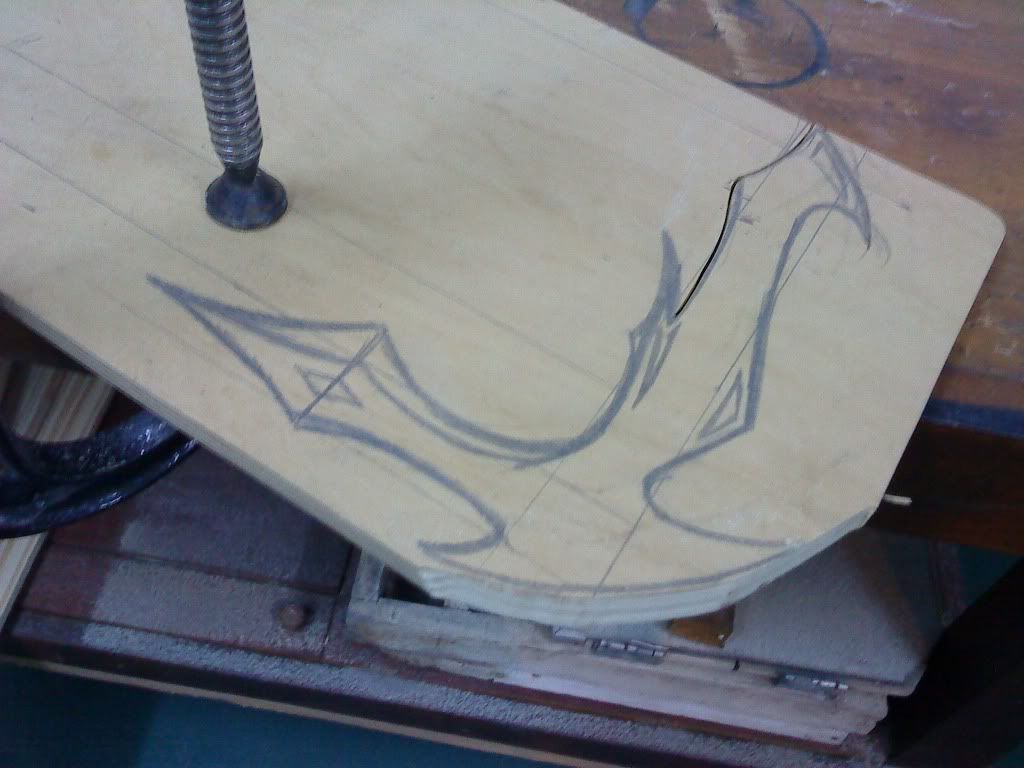

Y cuando lo empecé a cortar, rompí 2 hojas de la caladora pero no hay problema :)

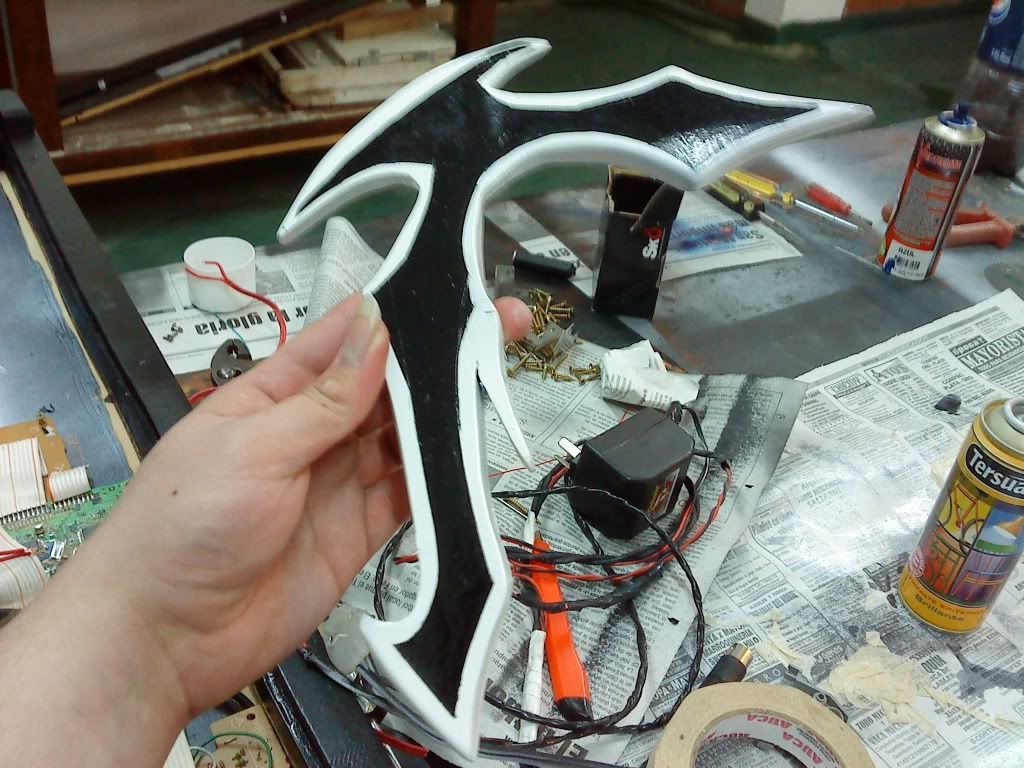

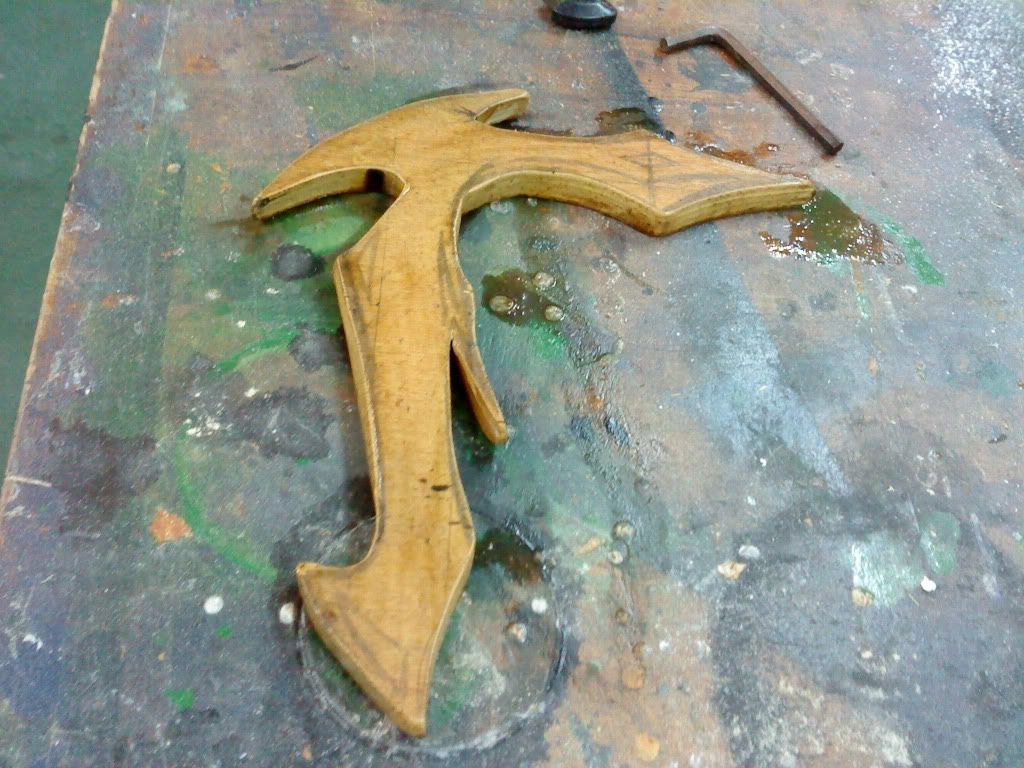

Y después de unas manitos de lija fina quedo
Y ahora el otro lado

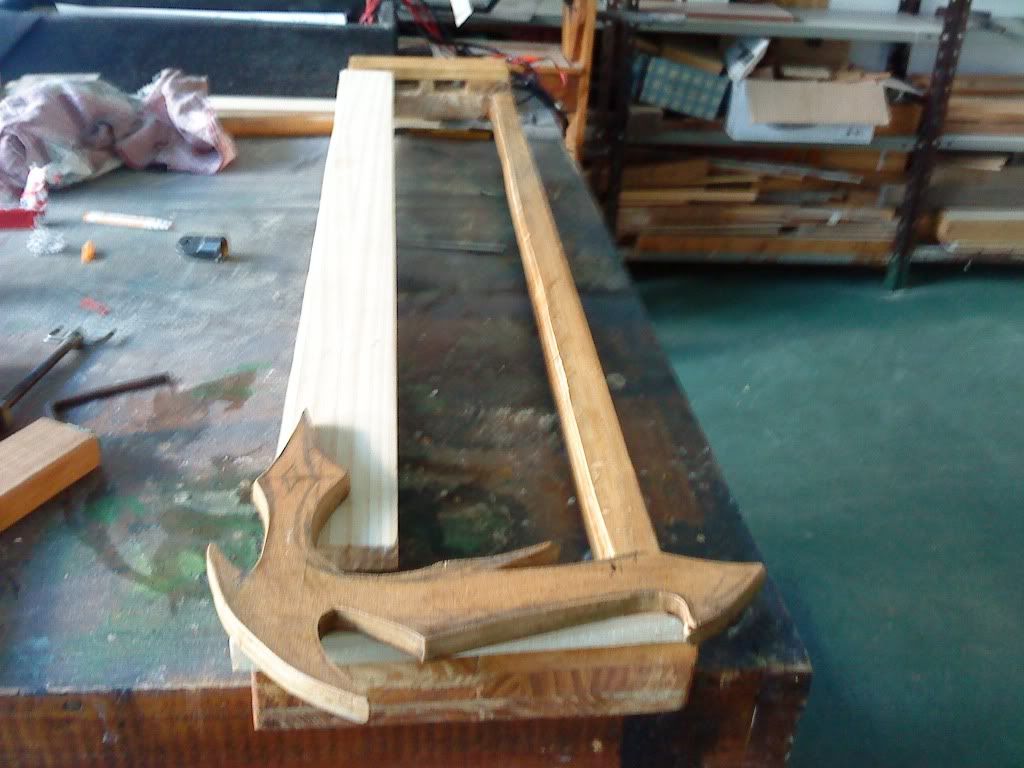

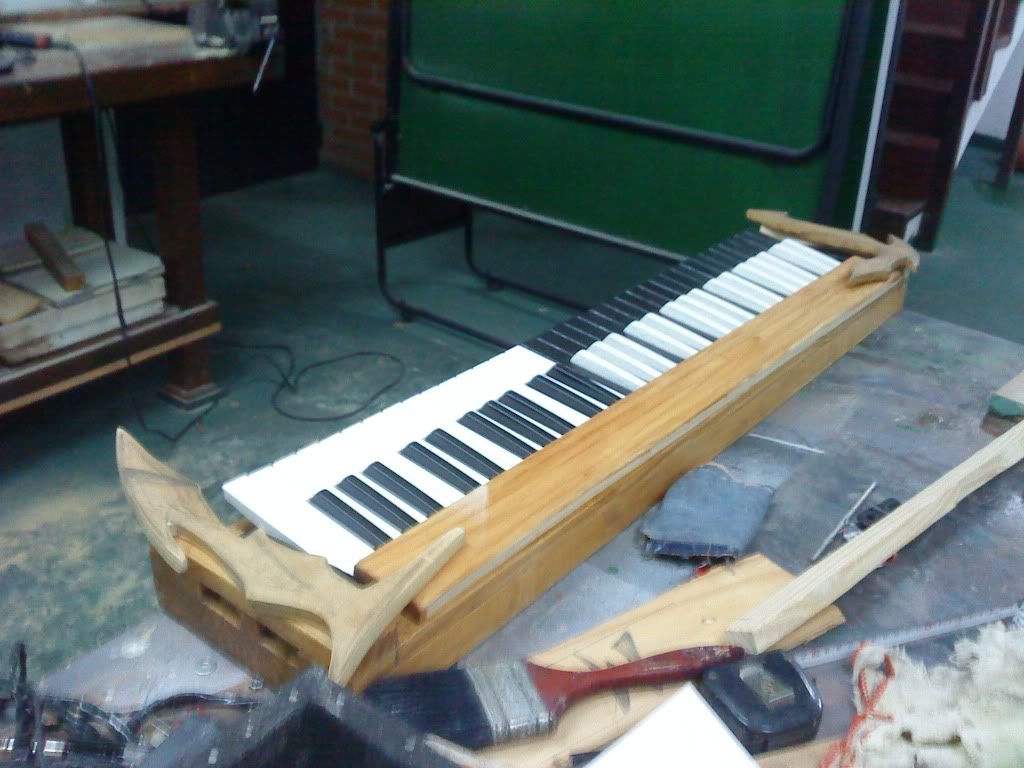

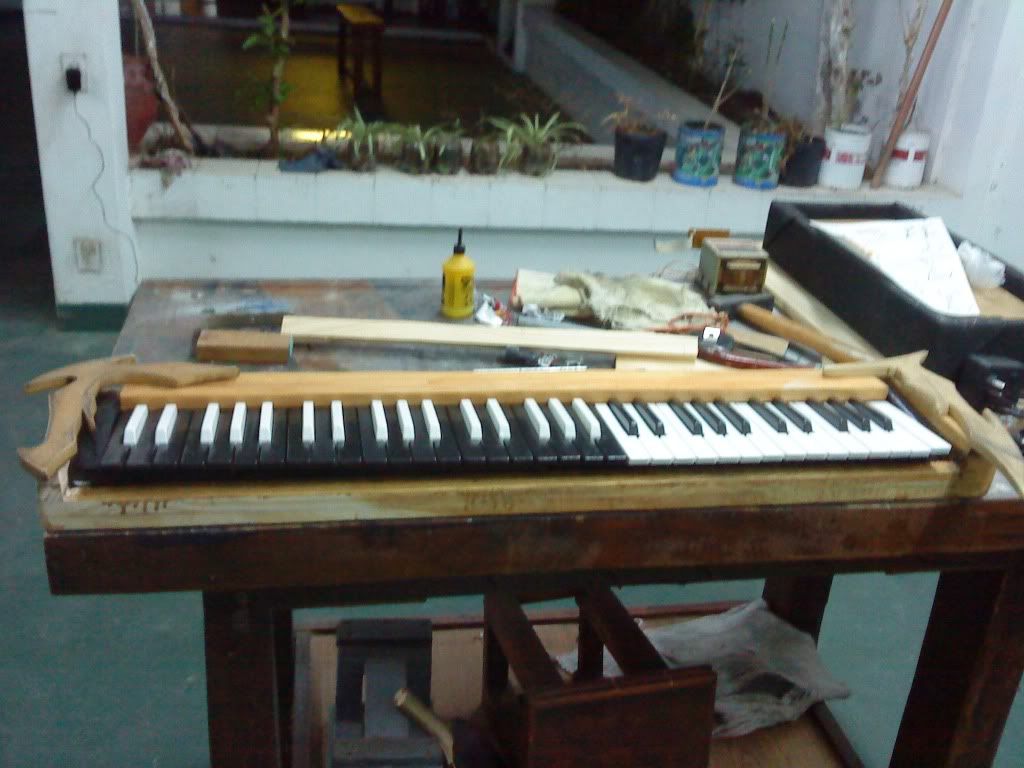

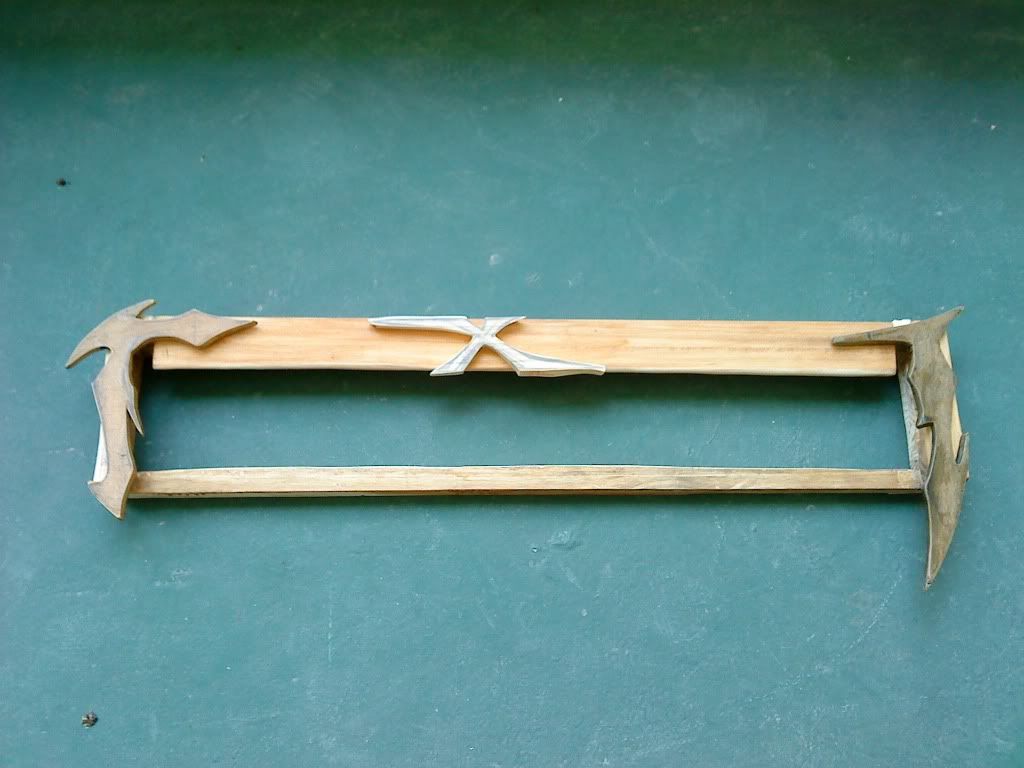

Lo presentamos para ver como queda
(En un primer lugar quise poner ese otro calado que hice en el medio, pero no me gusto como quedo entonces decidí solo pintarle el logo)

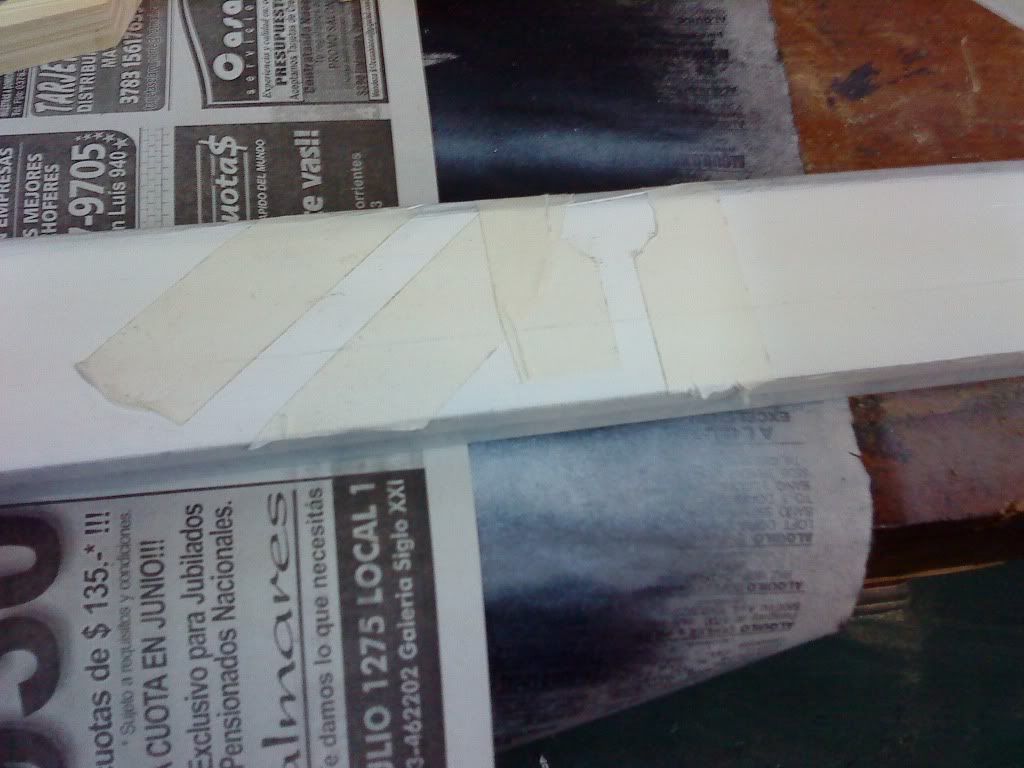

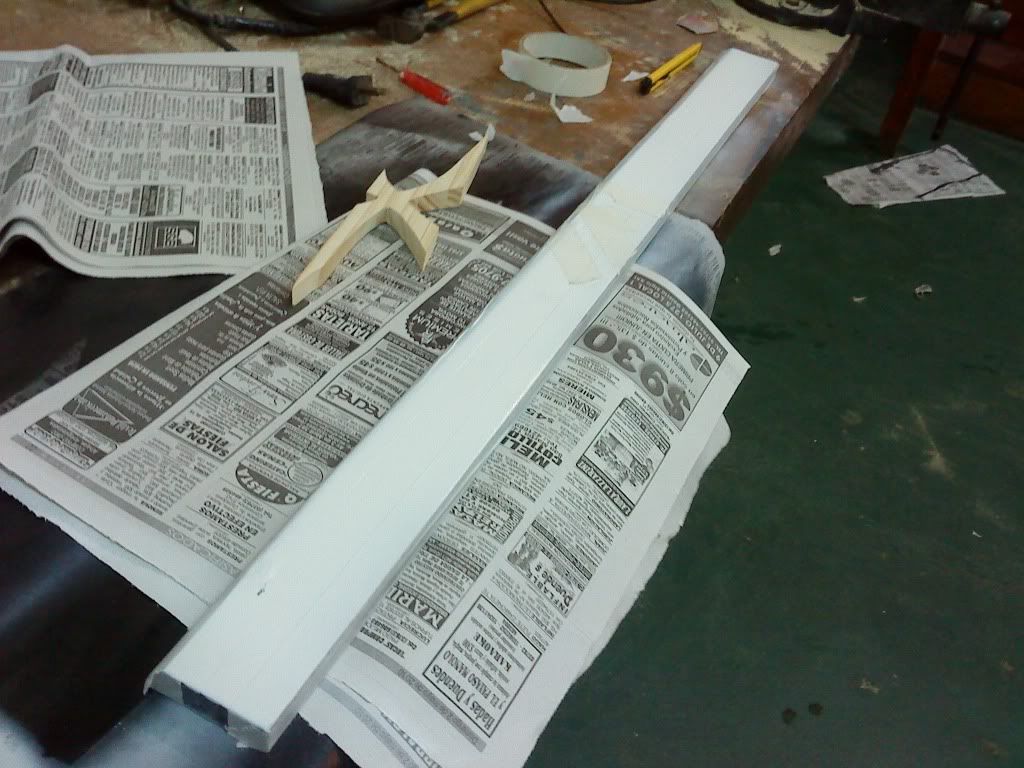

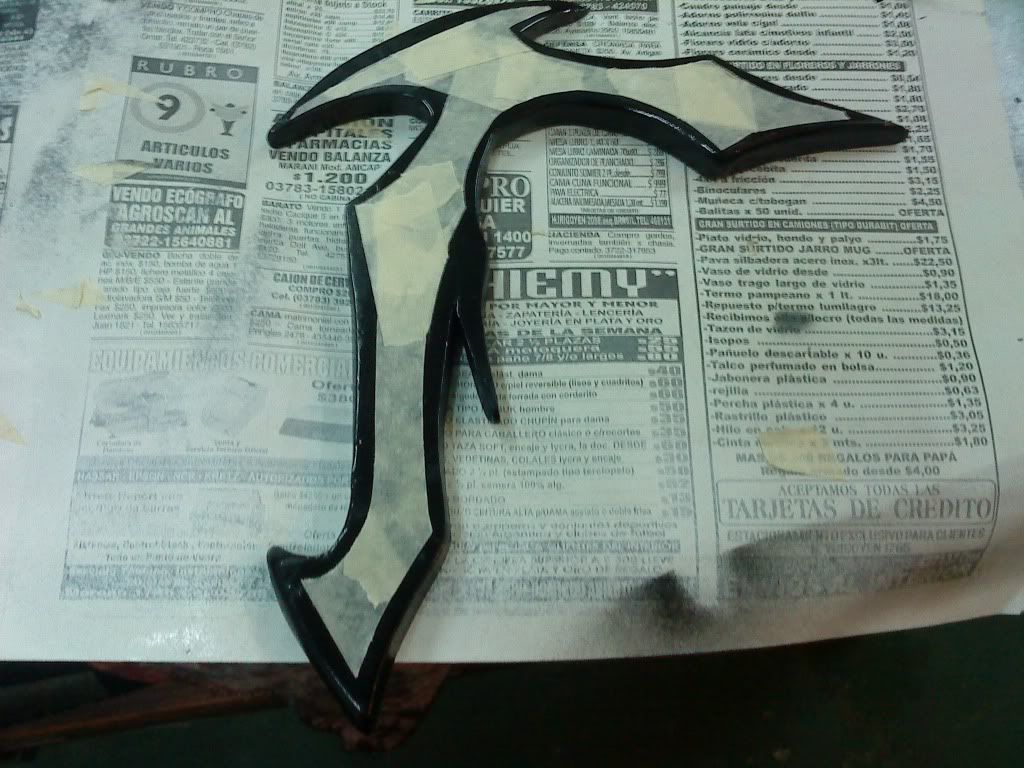

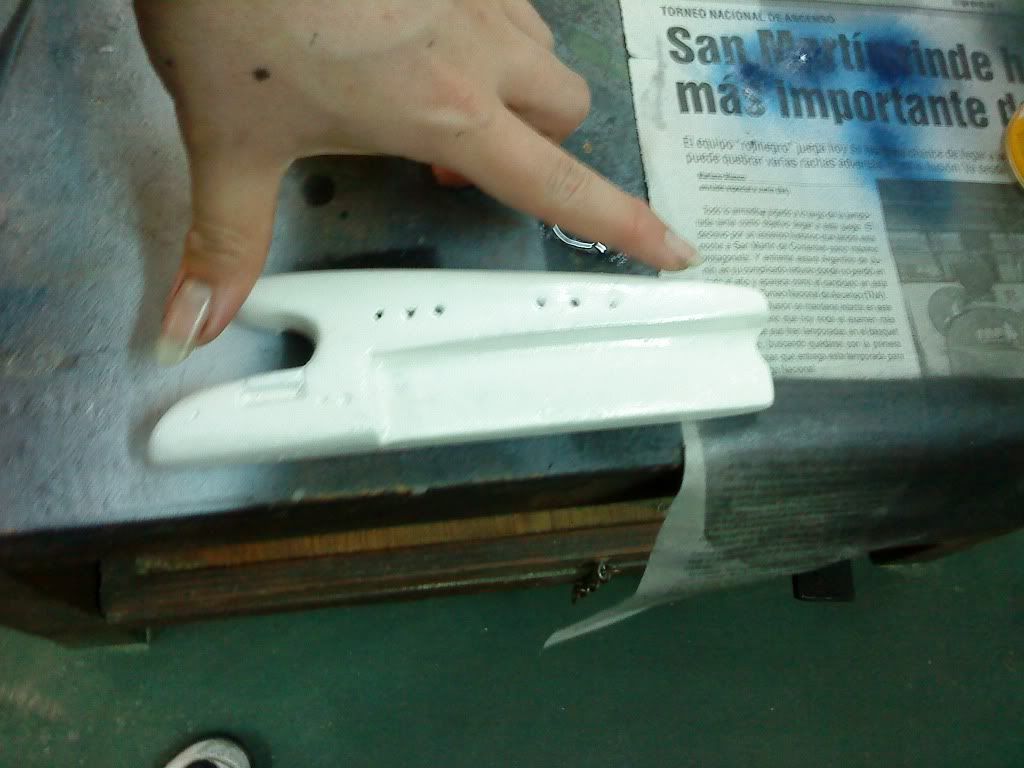

Ahora la pintura, común y silvestre
Y después con otras manos más
Los detalles de la parte de arriba, y luego de los costados
Paso de estar así
A esto

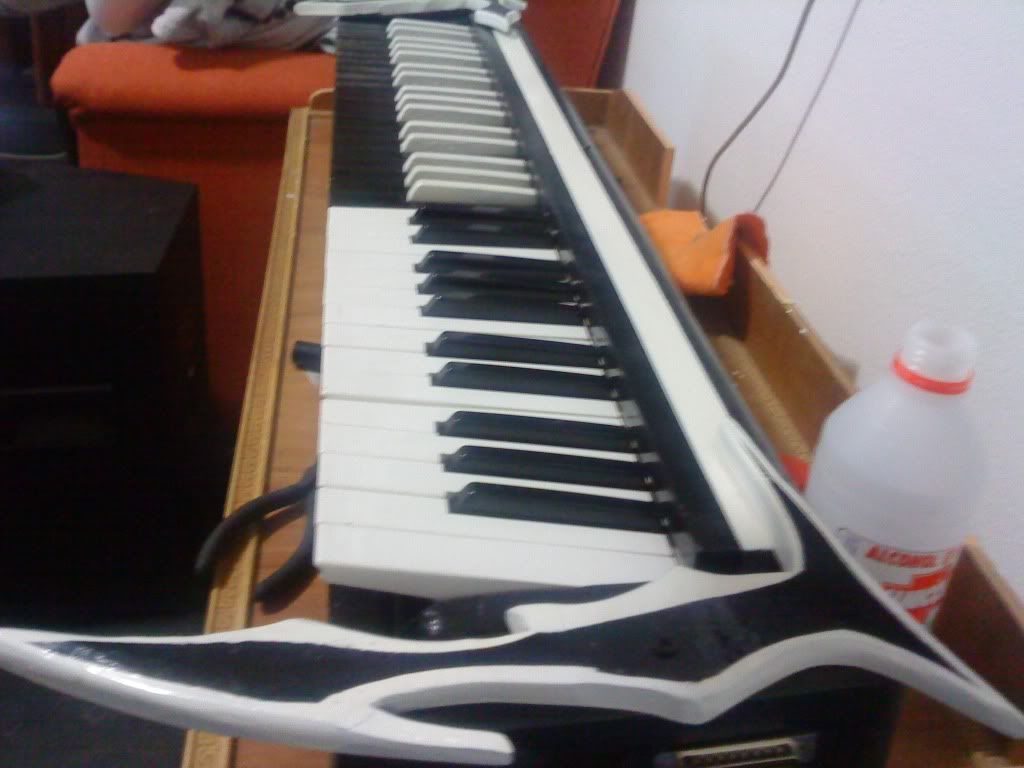

Y ahí una pequeña presentación para ver como iba quedando
Se ve excelente!
Ahora pasamos al armado y la parte eléctrica
Siendo este el transformador, con el cable midi para el otro teclado y el conector para el nuevo controlador Midi
Y mientras eso se secaba me hice una versión mini del famosísimo Ax-7 de Roland acá hay algunas fotitos
Y todo set no esta completo hasta tener un pedal board, tenia pensado algo rígido, fuerte y que a la vez sea muy transportable, además que se vea en la oscuridad, y sirva como zapatilla/alargue para los múltiples enchufes, entonces puse manos a la obra:

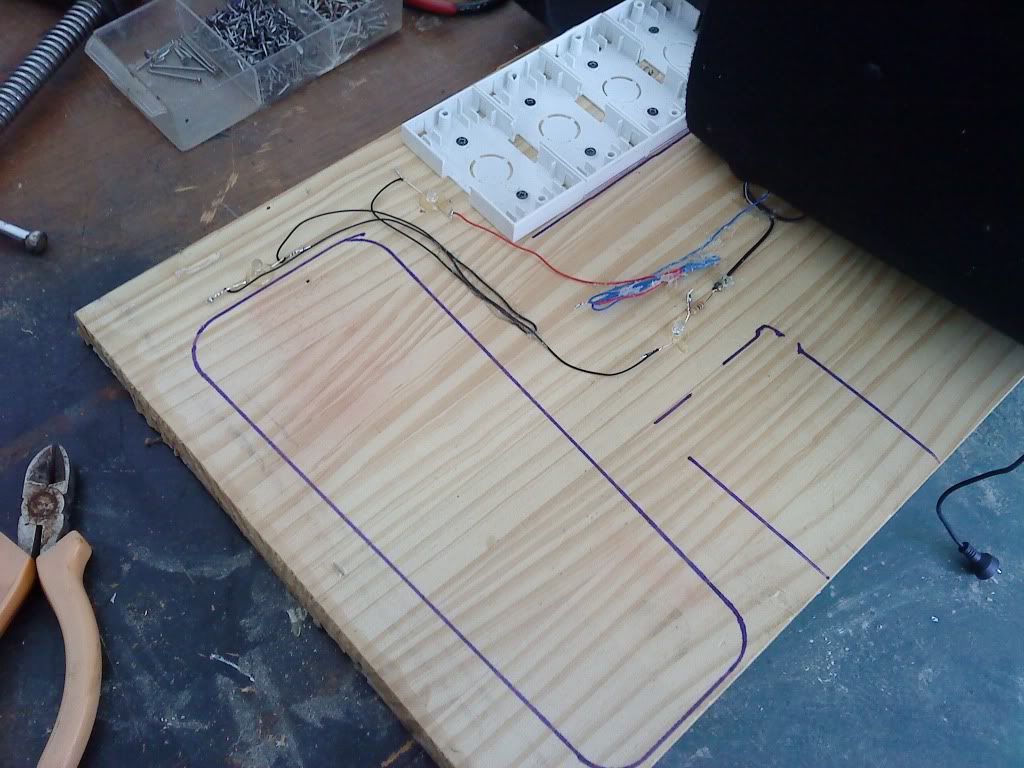

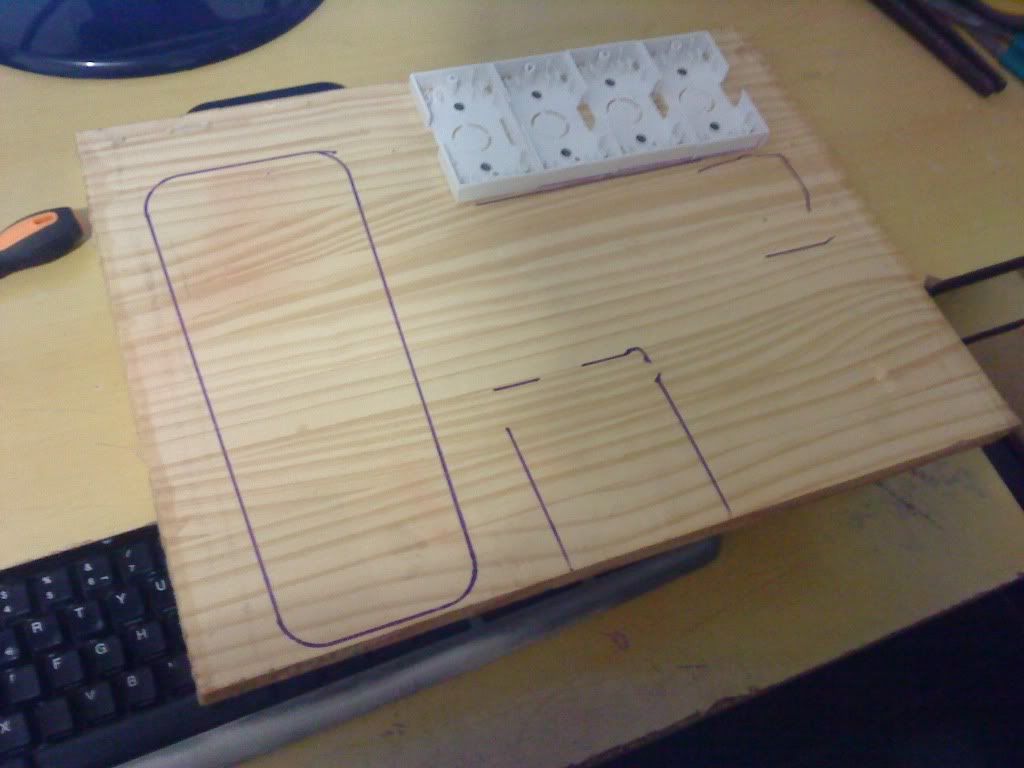

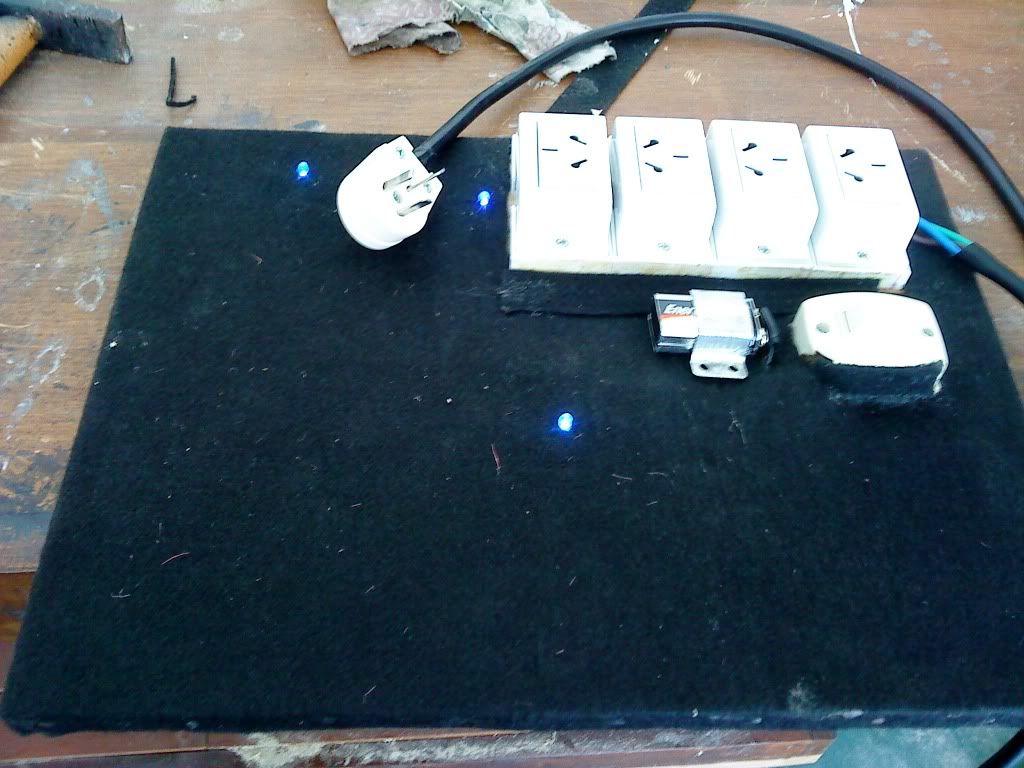

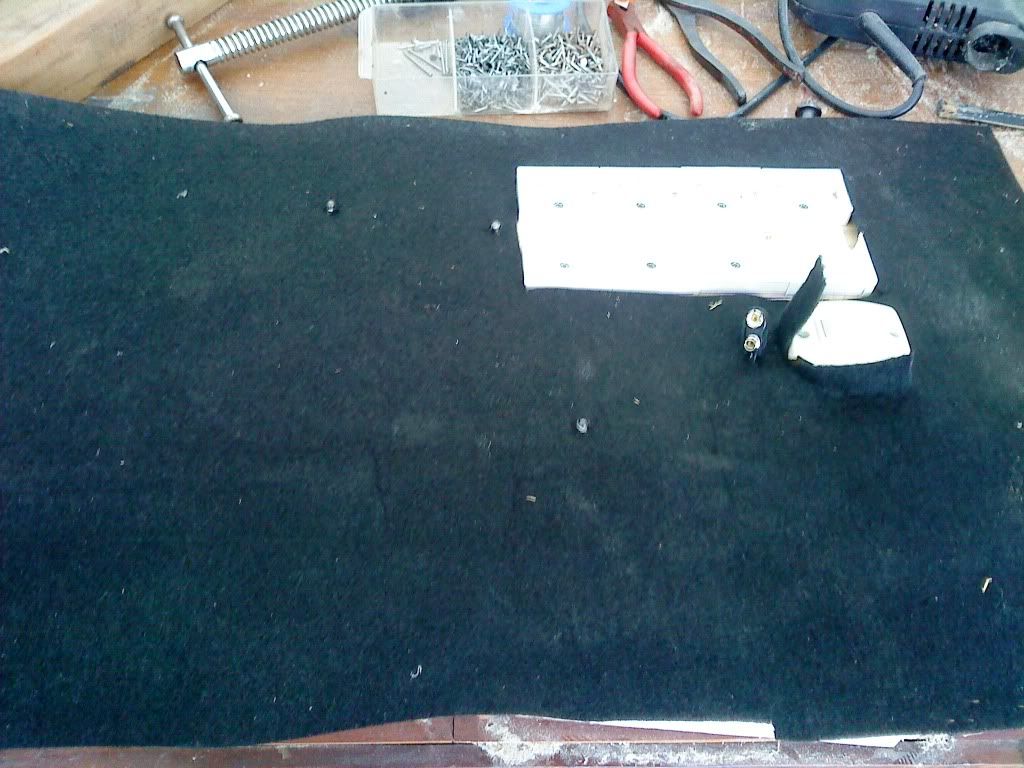

El primer diseño con el cableado para los leds
Si bien solo uso 2 pedales, era necesario tenerlos a la vista, y estables en cualquier tipo de situación, además de una fuente de alimentación robusta y resistente a todo tipo de equipos que se podían conectar en un futuro
Y acá la presentación de los pedales
El velero por si se preguntan es para unir el transformador del korg, y tenerlo estable sin que se mueva o que este tirado por el escenario, ahorrando espacio en cables y manteniéndolo cuidado y alcance
Y volvemos al teclado

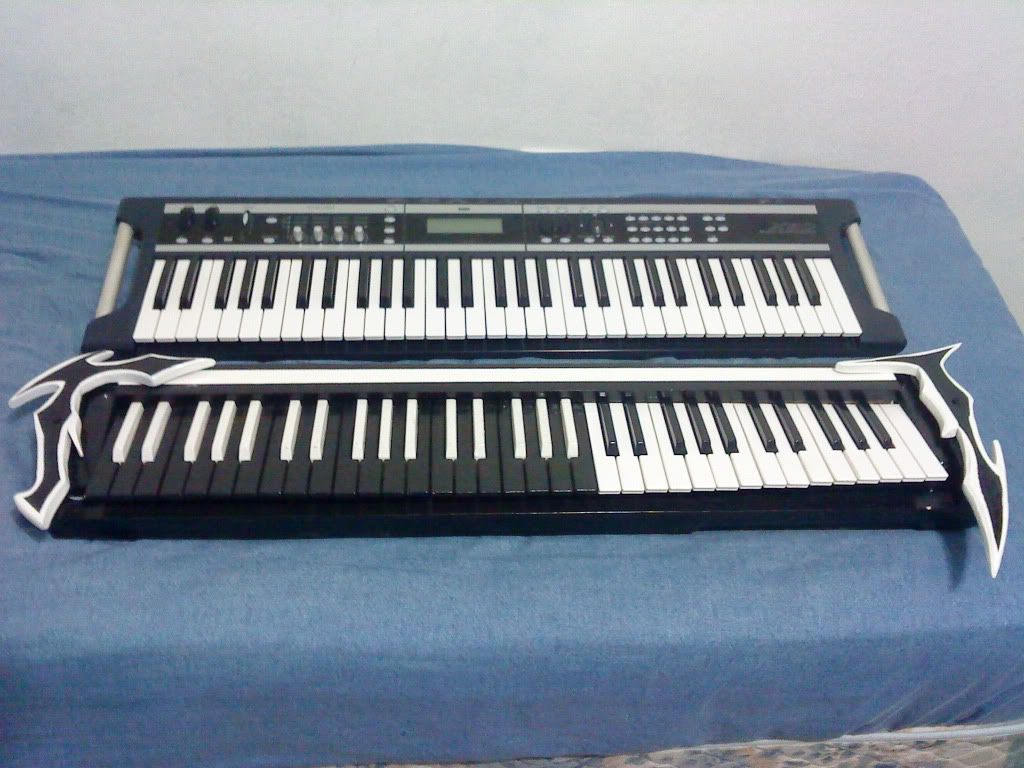

Armado y presentado frente al korg

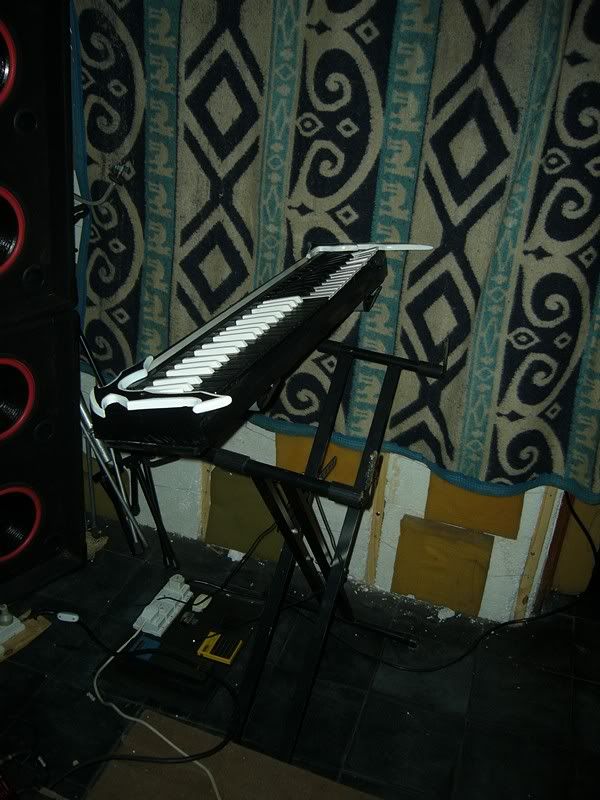

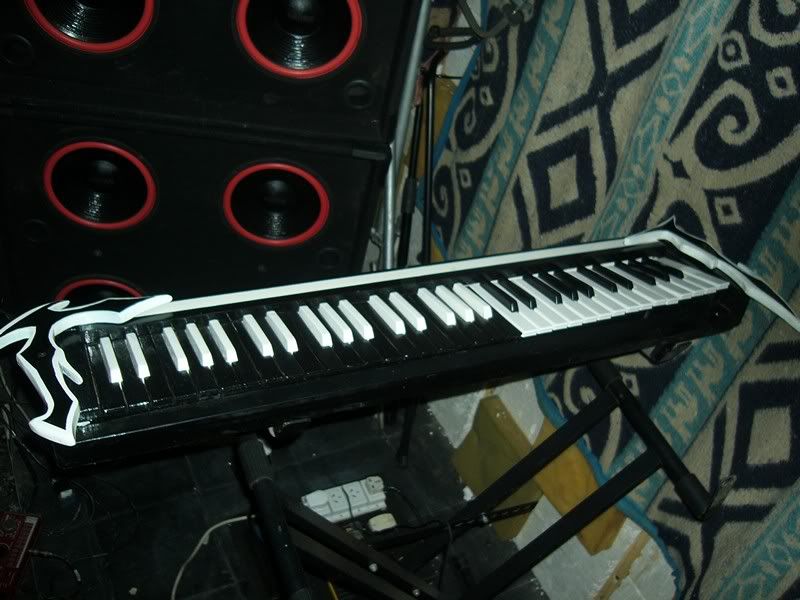

Y las fotos finales de cómo quedo el teclado terminado, en su garante junto a su hermano

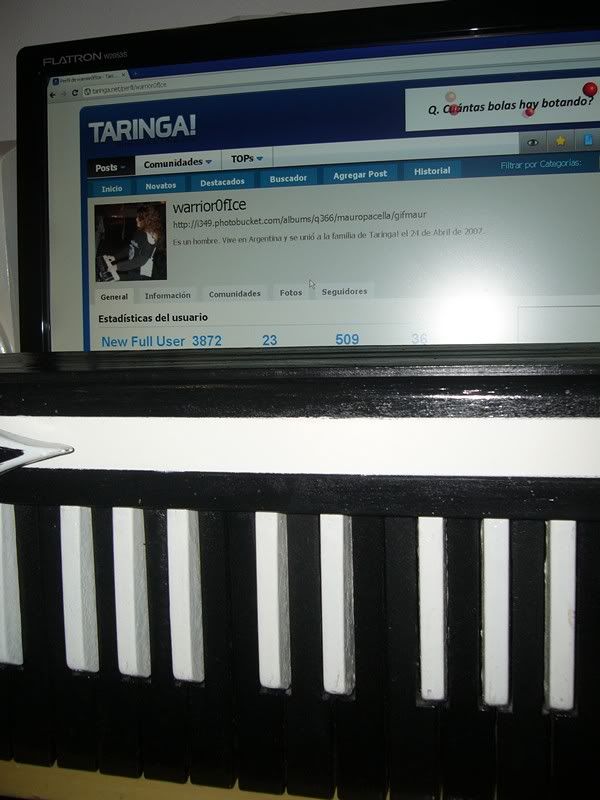

Y unas fotos certificadas para los escépticos
Ahí esta mi cuenta de T!, Warrior0fice
